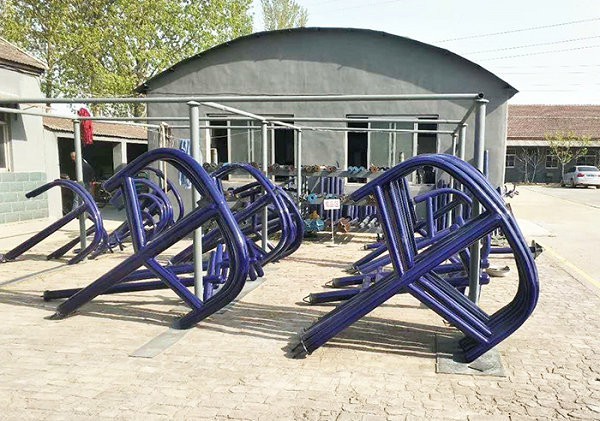

搪玻璃攪拌器是一種廣泛應(yīng)用于化工、醫(yī)藥、食品等行業(yè)的攪拌設(shè)備。其脫瓷的原因有多種，主要包括以下幾個(gè)方面：
　　?1.機(jī)械損壞?：
　　搪玻璃表面硬而脆，抗沖擊力差，任何金屬、硬物的撞擊都可能導(dǎo)致其破損。這種撞擊可能直接導(dǎo)致裂紋或脫瓷。
　　?2.熱應(yīng)力損壞?：

　　由于搪玻璃與基體材料的線膨脹系數(shù)和延伸率不同，溫度變化時(shí)兩者變形量不一致，導(dǎo)致搪玻璃攪拌器受到基體材料的約束產(chǎn)生壓應(yīng)力。若應(yīng)力超過使用應(yīng)力，搪玻璃會(huì)破損，出現(xiàn)裂紋或脫瓷現(xiàn)象。

　　?3.加工應(yīng)力損壞?：
　　在攪拌器加工過程中，可能會(huì)產(chǎn)生大量的內(nèi)應(yīng)力。這些應(yīng)力在搪瓷前如消除不完全，會(huì)導(dǎo)致搪瓷爆瓷或裂紋。這種損壞往往發(fā)生在投入使用后的初期。
　　?4.靜電穿刺?：
　　當(dāng)攪拌器內(nèi)攪拌帶有懸浮物的液體時(shí)，會(huì)產(chǎn)生大量的靜電荷。這些靜電荷會(huì)對(duì)搪玻璃產(chǎn)生強(qiáng)烈的穿刺作用，導(dǎo)致點(diǎn)蝕或脫瓷。
　　?5.搪燒質(zhì)量欠佳?：
　　如果搪玻璃攪拌器的生產(chǎn)廠家生產(chǎn)環(huán)境簡(jiǎn)陋、除銹防塵達(dá)不到標(biāo)準(zhǔn)，或者減少搪燒遍數(shù)、增加每層厚度，都會(huì)使內(nèi)應(yīng)力過大，影響搪玻璃攪拌器的使用壽命，導(dǎo)致裂紋或脫瓷。
　　?6.基體材料不合格?：
　　基體材料的質(zhì)量對(duì)搪玻璃攪拌器的使用壽命有很大影響。如果基體材料不合格，如含有過多的碳、硫等元素，這些元素在搪燒過程中會(huì)氣化，導(dǎo)致搪玻璃層與基體間、搪玻璃層內(nèi)部形成大量氣泡，從而降低搪玻璃的結(jié)合強(qiáng)度，使其易于脫瓷。
　　綜上所述，搪玻璃攪拌器脫瓷的原因是多方面的，需要在生產(chǎn)、使用和維護(hù)過程中加以注意和防范。例如，在生產(chǎn)過程中應(yīng)確保基體材料的質(zhì)量、嚴(yán)格控制搪燒工藝參數(shù)；在使用過程中應(yīng)避免金屬、硬物的撞擊以及溫度急劇變化；在維護(hù)過程中應(yīng)定期檢查并修復(fù)可能存在的缺陷等。
